公共建筑消防設計說明參考樣式之消防給排水

1 消防水源及消防用水量

1.1 消防設防標準

本工程為 □多層公建 □二類高層公建 □一類高層公建。按此進行室內、外消火栓系統及自動噴水滅火系統等設計。（多層建筑需注明建筑體積）

1.2 消防水源

消防水源為市政自來水，采用   路進水，從   路市政環狀管網的給水干管接入  條DN  管道，從   路市政環狀管網的給水干管接入  條DN 管道，市政供水壓力 ≥  Mpa。

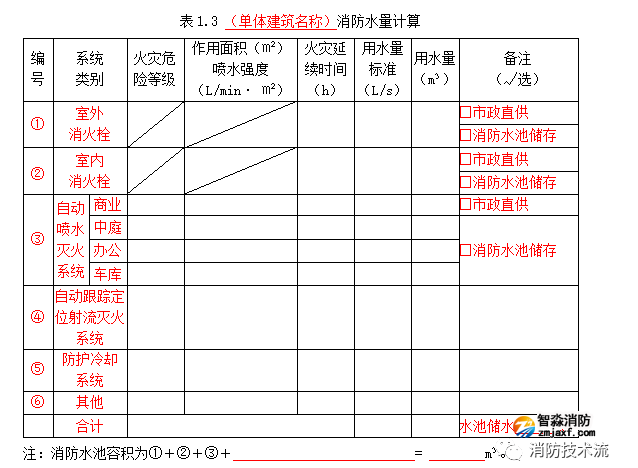

1.3 消防水量：本工程消防用水量按需要同時作用的室內外消防給水用水量之和計算，兩座及以上建筑合用時，取最大者，（單體建筑名稱）消防用水量計算見表1.3。

2 消火栓系統

2.1 室外消防給水系統

1 室外消火栓供水系統采用以下第   種方式：

1）室外消火栓用水采用城市自來水直接供給。

2）室外消火栓用水由室外消防水池經室外消火栓泵加壓供給。室外消防水池設于  層，取水口規格  ，消防水池最低有效水位距室外地面高差  m，其有效容積為  m³；室外消火栓泵設于  層，技術參數：Q=  L/s，H=  m，兩臺，互為備用，室外消火栓泵啟泵壓力開關設置參數：  MPa、流量開關   L/s；室外消火栓系統設置穩壓設備，穩壓設備設于   ，設備參數：Q=   L/s，H=   m，兩臺，互為備用，配穩壓罐直徑   mm。

2 室外消防用水量為   L/s。

3 室外消火栓，間距不超過   m，距道路邊距離不大于  m，距建筑物外墻距離不小于  m。建筑消防撲救面一側的室外消火栓數量不少于   個。

4 本工程共設有   套室內消火栓水泵接合器和   套自動噴水滅火系統水泵接合器，其附近15m～40m內均設有室外消火栓。

2.2 室內消火栓系統

1 本工程室內消火栓系統設計用水量   m³。

2 采用臨時高壓消火栓滅火系統  地塊最高棟建筑高度  m，分  個區， 層～  層為  區，由  供水； 層～  層為  區，由  供水。

  3 本工程 □有 □無設消防貯水池，消防貯水池有效容積為  m³，分為  座/格。消防水池設于  層，消火栓加壓給水泵設于地下   層的消防泵房內，設  臺室內消火栓泵，消火栓泵啟泵壓力開關設置參數  MPa、流量開關  L/s。

4 室內消火栓泵參數：Q= L/s，H=  m，  臺，  用一備。

5 本建筑物內各層均設消火栓進行保護。其布置保證室內任何一處，均有

 股水柱同時到達。滅火水槍的充實水柱不小于  m。消火栓栓口動壓不小于   MPa。

  6 在   棟屋頂設置高位消防水箱（與噴淋系統共用），有效容積    m3，穩壓設備設于    ，設備參數：Q=   L/s，H=  m，一用一備，配穩壓罐直徑  mm，滿足最不利點消火栓處的靜水壓不低于  MPa。

7   區域設置消防軟管卷盤。

3 自動噴水滅火系統

3.1 自動噴水滅火系統設計用水量   m3。

3.2 系統設計

1 自動噴水滅火系統分   個區，  層～  層為  區，由  供水；  層～  層為  區，由  供水；   層～  層為   區，由  供水。

2 地下  層消防水泵房設置  m3消防水池和一組噴淋泵，噴淋泵啟泵壓力開關設置參數   MPa、流量開關   L/s。

3 噴淋泵參數：Q=  L/s，H=   m，  臺，  用一備。

4 在  棟屋頂設置消防水箱，貯存消防水量  m3，與消火栓系統合用。并設置噴淋穩壓設備以保證火災初期供水并維持管網平時壓力。穩壓設備參數：Q=  L/s，H=  m，兩臺，互為備用，配穩壓罐直徑  mm。

5 本工程自動噴水滅火系統在   設  組報警閥。每組濕式報警閥控制的噴灑頭不超過  個。

6   部位采用 □快速響應 ￡普通   噴頭，K值為  ；不吊頂部分采用直立型噴頭，吊頂下為下垂型噴頭。

4 自動跟蹤定位射流滅火系統

4.1 在   部位設置 □自動消防炮滅火系統 □噴射型自動射流滅火系統 □噴灑型自動射流滅火系統。系統設置信號閥和水流指示器。在每個保護區的管網最不利點處設模擬末端試水裝置。自動跟蹤定位射流滅火系統與噴淋系統 □共用 □單獨設置加壓泵。單臺裝置的流量為  L/s，單臺裝置保護半徑為  m，安裝高度為  m，凈空高度   m，系統持續噴水時間   h；裝置工作壓力  MPa，系統同時開啟裝置數量  個，設計用水量   L/s。滅火裝置前供水管路 □是 □否 環狀設置。水泵接合器設置數量  個。

4.2 自動跟蹤定位射流滅火系統加壓泵參數：Q= L/s，H= m，  臺， 用一備。

5 氣體滅火系統

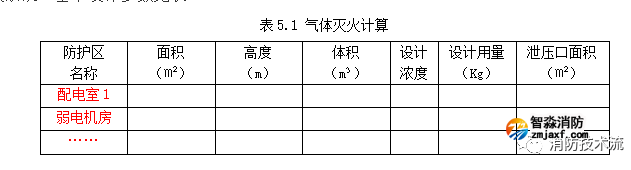

在 （部位）  設置   氣體滅火系統。氣體滅火系統設置：□管網滅火系統 □預置滅火系統?；驹O(shè)計參數見表5.1。

6 建筑滅火器及其他滅火系統

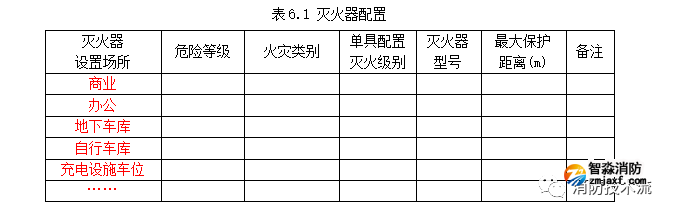

6.1 本工程設  滅火器，每個組合式室內消火栓箱內均配置  具。滅火器箱不得上鎖，滅火器的擺放穩固，其銘牌朝外。具體配置見表6.1。

6.2 本工程餐廳建筑面積大于1000m2的餐館食堂，其烹飪操作間的排油煙灶及烹飪部位設置自動滅火裝置。

7 消防排水

7.1 在消防電梯井外設置消防電梯集水坑，坑內設   臺消防潛水泵排出消防用水，   用一備，集水坑有效容積大于2.0m3，排水泵設計流量大于10L/s。

7.2 地下室的消火栓及自動噴水滅火系統消防排水，利用地下室其余潛水泵進行排水。

7.3   倉庫（儲藏室）  設置消防排水至    。
